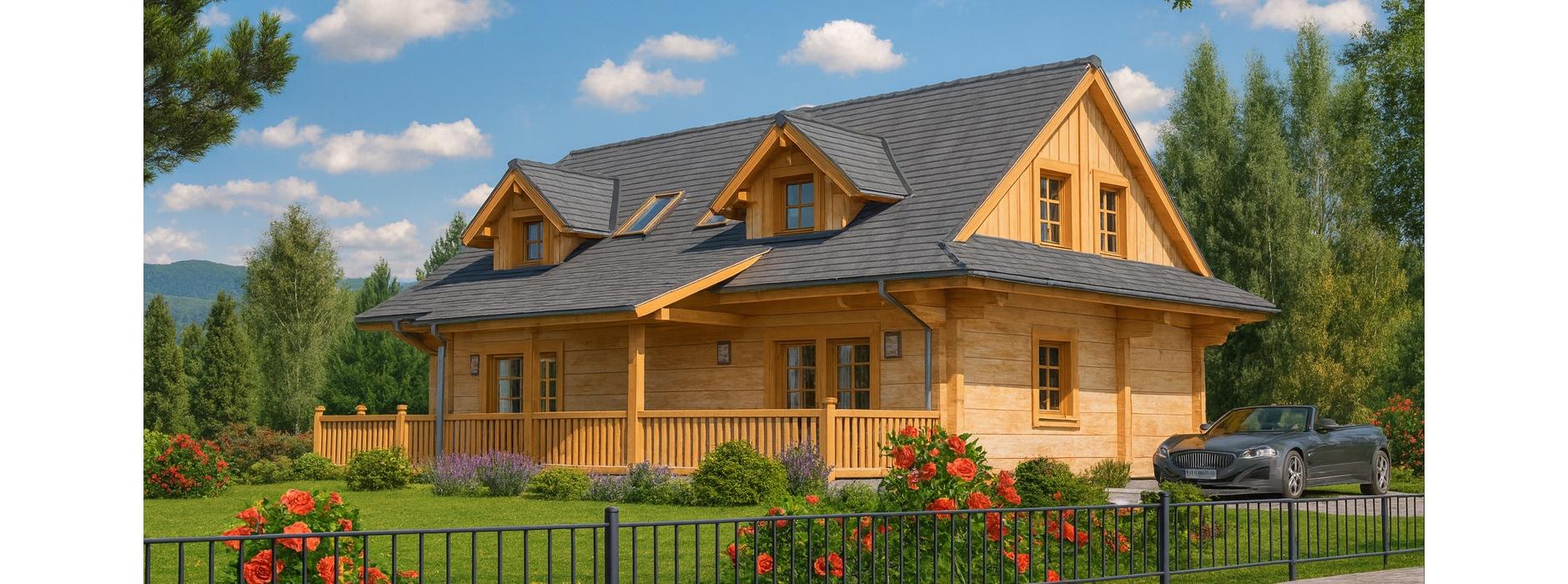

Projekt ABL-136 "DOM RUBINOWA"

cena: 5999zł Minimalna cena w ciągu ostatnich 30 dni: 5999 zł
Zamów projekt Zapytaj o projekt
Dom z bali

Wykonawcy

Ogólny opis

Budynek bliźniak, parterowy z poddaszem użytkowym, niepodpiwniczony,w każdym segmencie 3 pokoje, kuchnia

Fundamenty: żelbetowe, wylewane.
Ściany zewnętrzne: z bali drewnianych gr. 16 plus ocieplenie 12 cm. Projekt dopuszcza ściany grubości 12, 20, 24, 30 cm ocieplone od wewnątrz wełną mineralną oraz gr. 62 cm bez ocieplenia.
Strop: belkowy, drewniany, otwarty.
Dach: dwuspadowy
Pokrycie dachu: gont bitumiczny.
Nachylenie dachu: 40°
Sposób ogrzewania: piec dwufunkcyjny na gaz ziemny lub płynny.


Koszt budowy

Szacunkowy koszt budowy w stanie deweloperskim: 570 000 PLN
Szacunkowy koszt stanu surowego zamknietego: 410 400 PLN
Koszty nie obejmują budowy piwnicy.
Podane koszty są szacunkowe i nie mogą zastąpić rzeczywistego kosztorysu.


Termoizolacyjność i energooszczędność

U ściany:0,20 [W/(m²K)]
U dachu: 0,15 [W/(m²K)]
U podłogi na gruncie:0,23 [W/(m²K)]
Warunek EP poniżej: 70,00 [kWh/(m2•rok)]

40°°

+6,71

+3.45

-0,38

+2,63

0,00

Dane:

Powierzchnia użytkowa 114.00 m2
Powierzchnia garażu brak
Powierzchnia piwnicy brak
Powierzchnia podłog 128.40 m2
Powierzchnia zabudowy 84.60 m2
Powierzchnia tarasu 18.80 m2
Kubatura 476.50 m2
Wysokość 7.09 m
Min. wymiary działki 20.50x18.00 m2
Elewacje

Wersja podstawowa

Odbij lustrzanie

Elewacja frontowa

Elewacja boczna 1

Elewacja tylna

Elewacja boczna 2

Rzuty

Wersja podstawowa

Odbij lustrzanie
Parter pow. podłogi pow. użytkowa
1.1 kuchnia 4.40 m2 4.40 m2
1.2 łazienka 3.30 m2 3.30 m2
1.3 wiatrołap 3.70 m2 3.70 m2
1.4 pokój dzienny 20.60 m2 20.60 m2
1.5 kuchnia 4.40 m2 4.40 m2
1.6 łazienka 3.30 m2 3.30 m2
1.7 wiatrołap 3.70 m2 3.70 m2
1.8 pokój dzienny 20.60 m2 20.60 m2
Razem 64.00 m2 64.00 m2
Poddasze pow. podłogi pow. użytkowa
2.1 sypialnia 11.00 m2 8.60 m2
2.2 sypialnia 11.10 m2 8.60 m2
2.3 łazienka 4.10 m2 2.10 m2
2.4 hall 6.00 m2 5.70 m2
2.5 sypialnia 11.00 m2 8.60 m2
2.6 sypialnia 11.10 m2 8.60 m2
2.7 łazienka 4.10 m2 2.10 m2
2.8 hall 6.00 m2 5.70 m2
Razem 64.40 m2 50.00 m2
