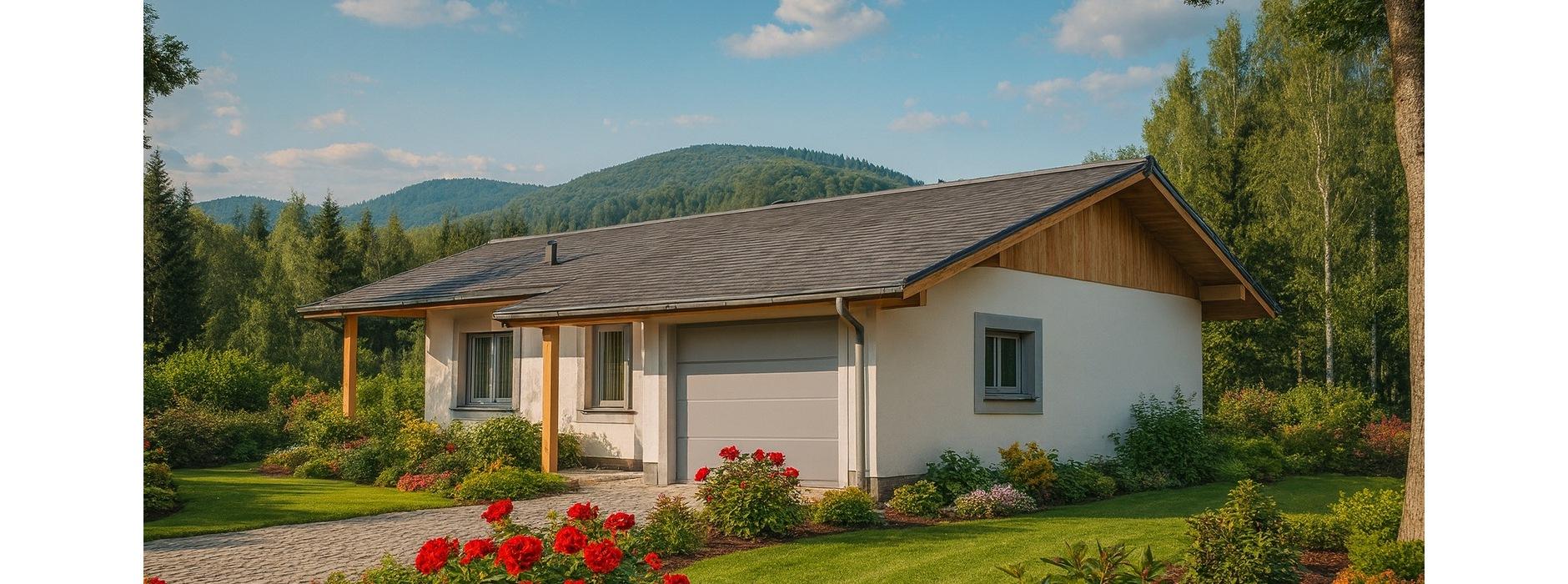

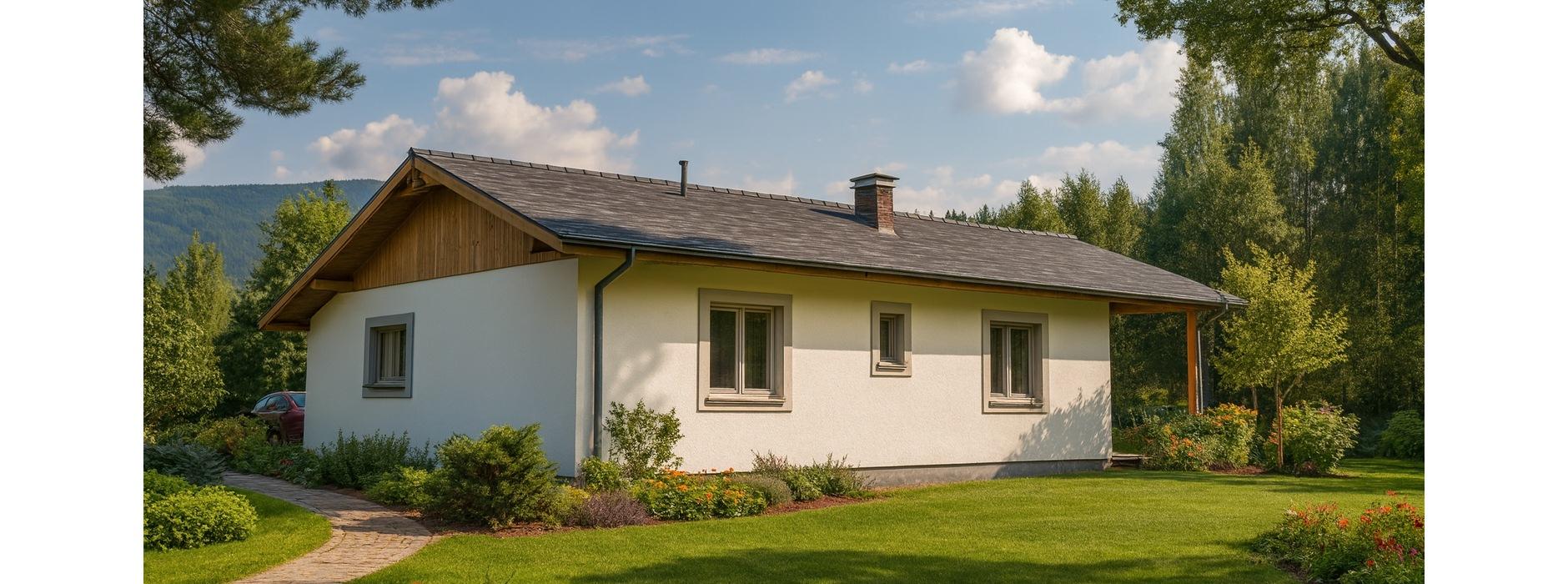

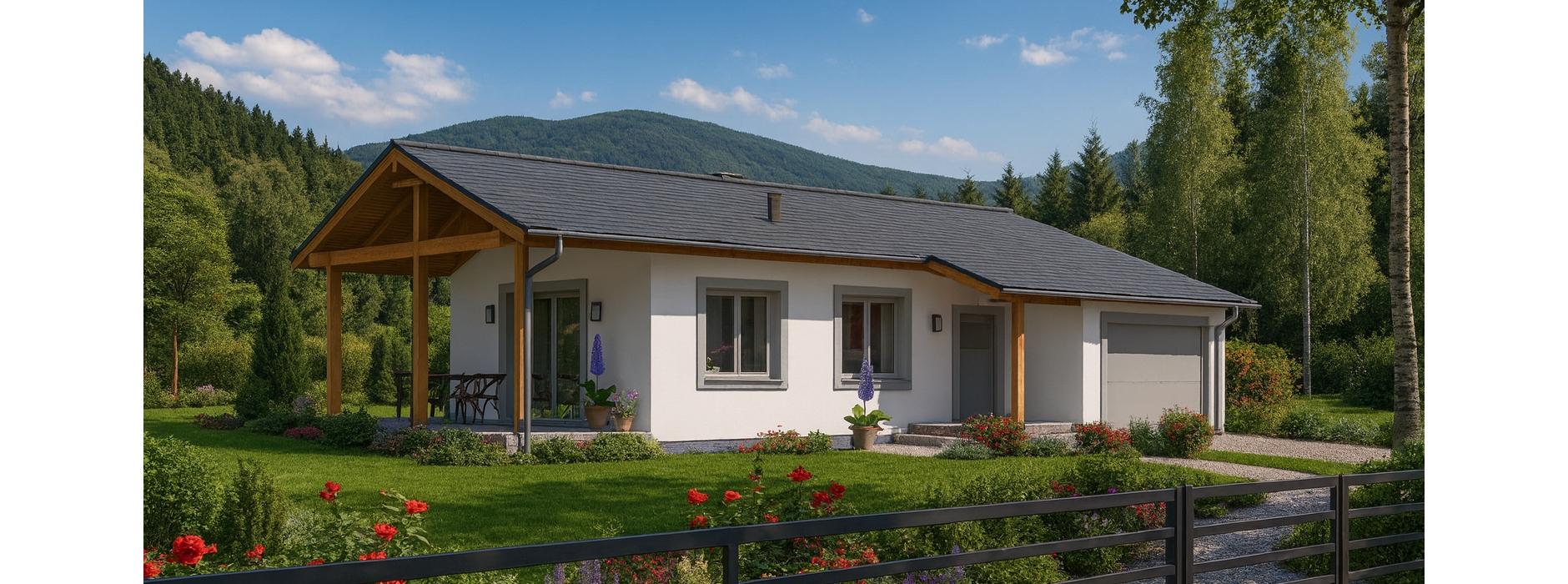

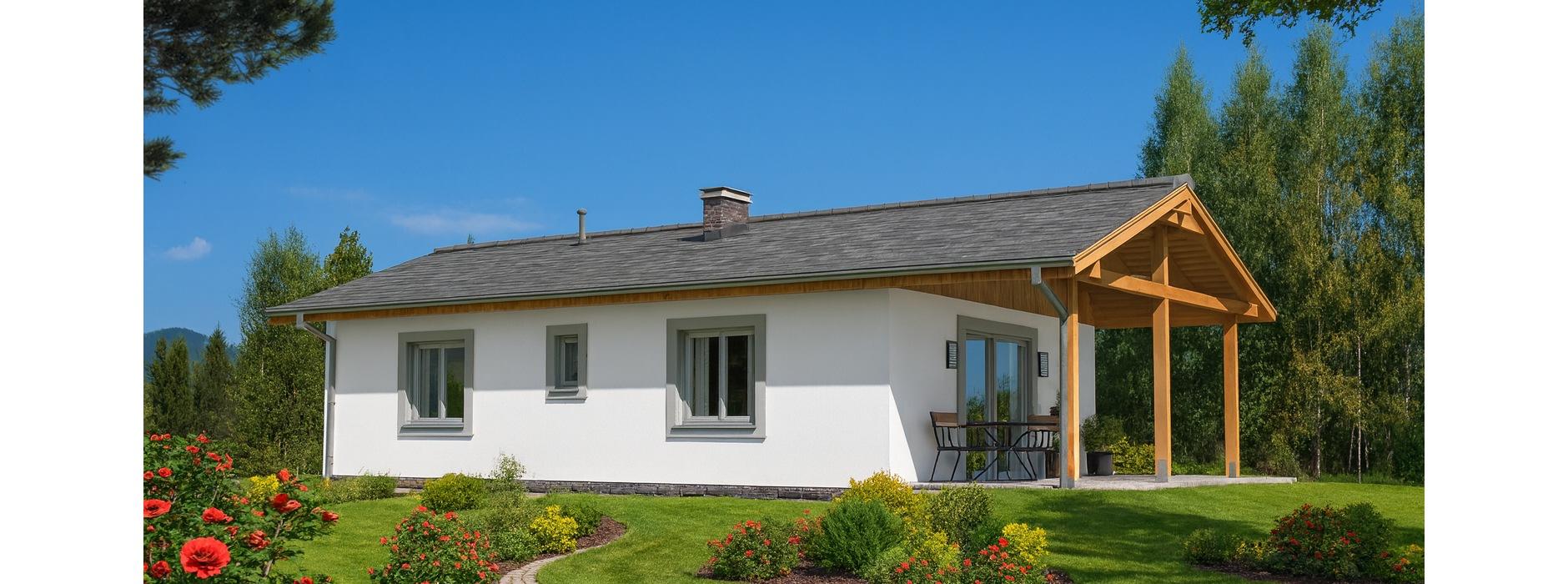

Projekt A-153 "DOM JARZĘBATA"

cena: 3699zł Minimalna cena w ciągu ostatnich 30 dni: 3699 zł
Zamów projekt Zapytaj o projekt
Dom z bali

Wykonawcy

Ogólny opis

Budynek zaprojektowano jako obiekt wolnostojący. Jest to budynek parterowy, niepodpiwniczony, z dachem dwuspadowy i połaciami nachylonymi pod kątem 20°. Parter budynku zaplanowano jako strefę całodzienną. Z wiatrołapu, w którym zaprojektowano wejście główne do budynku, zaprojektowano wejście do hallu, który stanowi główny trzon komunikacji całego budynku. Dostępna jest z niego kuchnia, pokój dzienny, łazienka i sypialnia. W pokoju dziennym zaprojektowano kominek oraz wyjście na taras. W budynku zaprojektowano również garaż, który dostępny jest z wiatrołapu budynku.

Fundamenty: żelbetowe, wylewane
Ściany zewnętrzne: szkieletowe, ocieplone wełną mineralną.
Strop: drewniany, belkowy, zamknięty
Dach: dwuspadowy
Pokrycie dachu: gont bitumiczny
Nachylenie dachu: 20°
Sposób ogrzewania: piec dwufunkcyjny na gaz ziemny lub płynny.


Koszt budowy

Szacunkowy koszt budowy w stanie deweloperskim: 360 360 PLN
Szacunkowy koszt stanu surowego zamknietego: 229 320 PLN
Koszty nie obejmują budowy piwnicy.
Podane koszty są szacunkowe i nie mogą zastąpić rzeczywistego kosztorysu.


Termoizolacyjność i energooszczędność

U ściany:0,17 [W/(m²K)]
U dachu: 0,15 [W/(m²K)]
U podłogi na gruncie:0,23 [W/(m²K)]
Warunek EP poniżej: 70,00 [kWh/(m2•rok)]

20°

+4,71

-0,40

+2,84

0,00

Dane:

Powierzchnia użytkowa 60.50 m2
Powierzchnia garażu 21.40 m2
Powierzchnia piwnicy brak
Powierzchnia podłog 83.00 m2
Powierzchnia zabudowy 96.90 m2
Powierzchnia tarasu brak
Kubatura 349.00 m2
Wysokość 5.11 m
Min. wymiary działki 22.50x18.00 m2
Elewacje

Wersja podstawowa

Odbij lustrzanie

Elewacja frontowa

Elewacja boczna 1

Elewacja tylna

Elewacja boczna 2

Rzuty

Wersja podstawowa

Odbij lustrzanie
Parter pow. podłogi pow. użytkowa
1.1 wiatrołap 4.50 m2 4.50 m2
1.2 sypialnia 7.50 m2 7.50 m2
1.3 hall 4.20 m2 4.20 m2
1.4 łazienka 5.30 m2 5.30 m2
1.5 pokój dzienny 18.70 m2 18.70 m2
1.6 kuchnia 7.40 m2 7.40 m2
1.7 sypialnia 12.90 m2 12.90 m2
1.8 garaż 22.50 m2 0.00 m2
Razem 83.00 m2 60.50 m2
