Powierzchnia użytkowa:133,1 m2
+garaż:brak
+piwnica:brak
Powierzchnia podłóg:140,2 m2
Powierzchnia zabudowy:99,6 m2
+wiata,taras:15,6 m2
Kubatura:602,0 m2
Minimalne wymiary działki:19,0x19,5 m

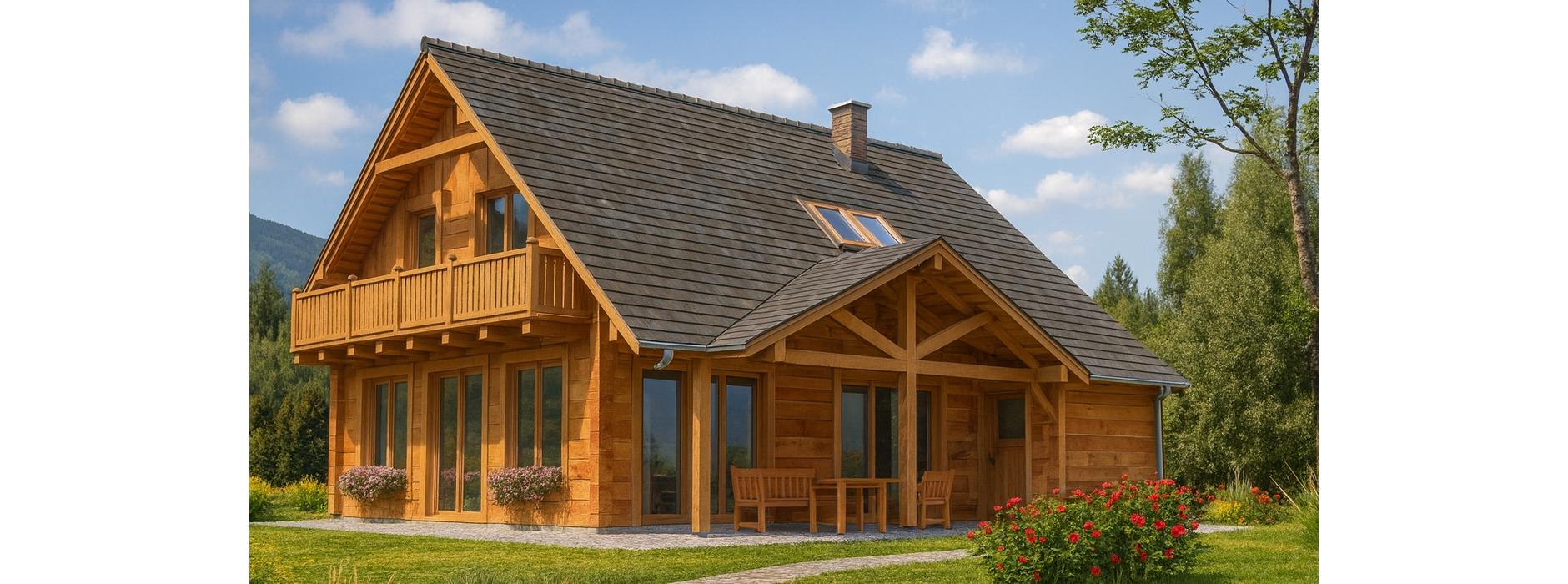

Dom przeznaczony jest na działkę płaską lub o niewielkim spadku. Posiada on zadaszony taras, przy którym znajduje się pomieszczenie gospodarcze. Budynek zaprojektowano jako obiekt całoroczny lub letniskowy. Jest to budynek parterowy, posiadający poddasze użytkowe z dachem dwuspadowym i połaciami nachylonymi pod kątem 400. Na parterze przewidziano cześć dzienną z aneksem kuchennym oraz otwartą klatką schodową. Zaprojektownu tu także dwie sypialnie z łazienką. Z wiatrołapu poprzez wejście główne do budynku przewidziano wejście do hallu, który stanowi główny trzon komunikacyjny całego budynku. Dostępny jest z niego pokój dzienny, kuchnia oraz schody prowadzące na poddasze. W pokoju dziennym przewidziano miejsce na kominek oraz wyjście na zadaszony taras. Poddasze zaprojektowano jako strefę nocną. Poprzez hall przewidziano wejście do trzech sypialni i łazienki. Jest tu rownież przewidziana antresola, z której roztacza się widok na pokój dzienny i na taras. Budynek przewidziano w technologi z bala dzięki czemu jest on bardzo przyjazny dla mieszkanców domu.
Fundamenty: żelbetowe, wylewane
Ściany zewnętrzne: z bali drewnianych gr. 16 plus ocieplenie 12 cm.
Projekt dopuszcza ściany grubości 12, 20, 24, 30 cm ocieplone
od wewnątrz wełną mineralną oraz gr. 62 cm bez ocieplenia.
Strop: belkowy, drewniany,otwarty
Pokrycie dachu: dachówka cementowa
Nachylenie dachu: 40°
40º
+7,81
+3,95
-0,35
+2,83
0,00
Elewacja frontowa
Elewacja boczna 1
Elewacja tylna
Elewacja boczna2
| Parter | pow. podłogi | pow. użytkowa | |
|---|---|---|---|
| 1.1 | przedsionek | 3.6 m2 | 3.6 m2 |
| 1.2 | hall | 4.9 m2 | 4.9 m2 |
| 1.3 | łazienka | 2.8 m2 | 2.8 m2 |
| 1.4 | sypialnia | 8.1 m2 | 8.1 m2 |
| 1.5 | pomieszczenie gospodarcze | 1.8 m2 | 1.8m2 |
| 1.6 | pokój | 7.2 m2 | 7.2 m2 |
| 1.7 | pokój dzienny | 38.2 m2 | 38.2 m2 |
| 1.8 | kuchnia | 7.3 m2 | 7.3 m2 |
| 1.9 | pomieszczenie gospodarcze | 5.2 m2 | 5.2 m2 |
| Powierzchnia | 79.1 m2 | 79.1 m2 |
| Poddasze | pow. podłogi | pow. użytkowa | |
|---|---|---|---|
| 2.1 | sypialnia | 20.5 m2 | 17.3 m2 |
| 2.2 | hall | 10.5 m2 | 10.3 m2 |
| 2.3 | łazienka | 5.3 m2 | 4.4 m2 |
| 2.4 | sypialnia | 12.4 m2 | 10.7 m2 |
| 2.5 | sypialnia | 12.4 m2 | 10.7 m2 |
| Powierzchnia | 61.1 m2 | 54.0 m2 |
